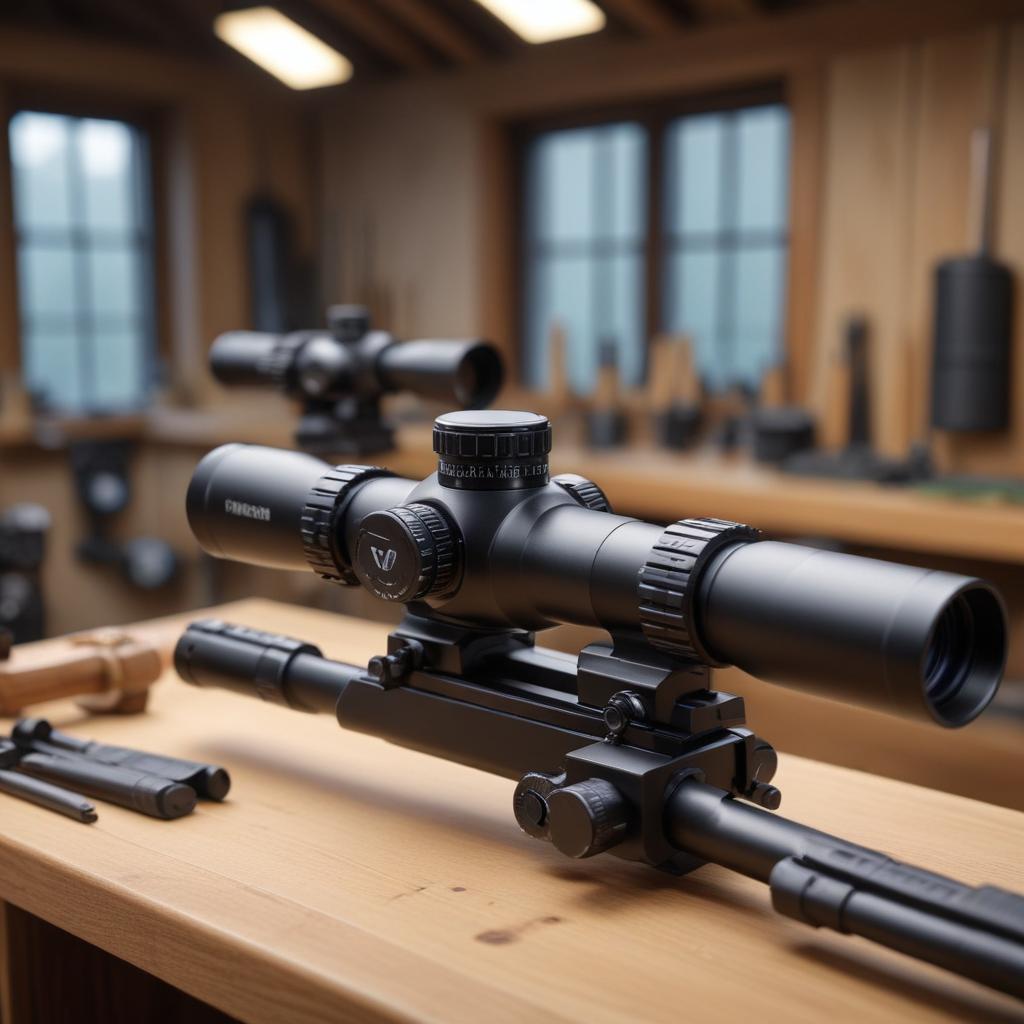

Профессиональные крепления для прицелов с быстросъемными кронштейнами: обзор конструкций и стандартов
Профессиональные крепления для прицелов: быстроразъемные кронштейны
Крепления для оптических прицелов, разработанные для профессионального использования, ориентированы на повторяемость точки попадания при повторном монтаже, прочность и устойчивость к внешним воздействием. Быстросъемные кронштейны позволяют оперативно снять или перенести оптику между задачами, сохраняя заданное положение после повторной установки. Важными характеристиками таких решений являются адекватная жесткость конструкции, точность возврата точки aim и совместимость с различными диаметрами трубки (например, 30 мм и 34 мм), а также устойчивость к вибрациям, ударным нагрузкам и температурным перепадам. Подобные решения применяются на разных платформах и на разных типах оружия, где ценится скорость смены оптики без потери точности. Подробности о вариантах креплений доступны через Производитель креплений для прицелов.
Назначение и принципы работы
Быстросъемные крепления ориентированы на минимальное время, необходимое для снятия и установки оптики, с сохранением близкого к исходному положению. Принцип работы основан на фиксирующем механизме, который повторно зажимает прицел в той же точке после установки. В конструкции часто применяется пара точек опоры и запорный элемент, обеспечивающий устойчивость к вибрациям. В сравнении с классическими фиксированными кронштейнами, такие решения позволяют значительно сократить время на смену конфигурации оружия, сохраняя совместимость с интерфейсами, такими как планки или кольца под разный диаметр трубки.
Типы креплений быстрого крепления
- QD-кронштейны (quick-detach) с рычажной защёлкой — обеспечивают быстрое снятие и повторную постановку без использования инструментов после первоначальной фиксации.
- Кронштейны с запирающими элементами и регулировкой высоты — позволяют точную подгонку по высоте и углу наведенного прицела.
- Кронштейны с интерфейсом на базе планок — совместимы с системами типа Picatinny или Weaver; чаще применяются для rifle platforms и некоторых винтовок базированного типа.
Материалы и конструктивные решения
В производстве применяются алюминиевые сплавы высокого класса (например, 7075-T6) и сталь, что обеспечивает необходимую прочность и минимальный вес. Покрытия поверхности (анодирование, чернение) улучшают коррозионную стойкость и стойкость к износу. Конструктивные решения учитывают увеличение жесткости на плоскости опоры, совместимость с несколькими диаметрами трубок и устойчивость к воздействию низких и высоких температур. Удельная масса элементов и качество сборки влияют на повторяемость точки попадания при повторной установке после снятия.
Установка, совместимость и регулировка
Установка начинается с выбора совместимой базы и типа интерфейса. Далее выполняются следующие этапы:
— очистка контактных поверхностей и контроль параллельности планки и барабана крепления;
— установка на оружейный стебель или ласточкин хвост базы при помощи штатных крепежей;
— монтаж оптики в кронштейны и фиксация запорного механизма без перегруза винтов;
— контроль паралельности линз с линией визирования и проверка повторяемости после повторной установки.
Итоговый контроль проводится через несколько циклов монтажа-разбора, чтобы убедиться в сохранении точности. Важной частью является соблюдение требований производителя по затяжке крепежей и обеспечению чистоты резьбовых соединений.
Обслуживание и долговечность
Регулярная проверка креплений после активной эксплуатации, а также периодическая повторная затяжка винтов — распространенная практика для поддержания точности. Рекомендованы очистка и удаление пыли с контактных поверхностей, контроль за состоянием уплотнителей и поверхностей упора. В случае видимых повреждений следует произвести замену элемента или всей конструкции, чтобы сохранить надежность монтажа.
Таблица: примеры характеристик типов креплений
| Тип крепления | Интерфейс | Материал | Особенности |
|---|---|---|---|
| QD-кронштейн на планке | Picatinny/Weaver | Алюминий | Быстрое снятие, повторяемость |
| Кронштейн с рычажной защёлкой | Picatinny | Алюминий/сталь | Ударопрочность, надёжная фиксация |
| Высокий профиль | Plan of interface | Алюминий | Совмещение с густой линзой или отражателем |
Практические рекомендации по выбору
- Совместимость: следует проверить диаметр трубки прицела (обычно 30 мм или 34 мм) и тип базы на оружейной платформе.
- Повторяемость: важна способность возвращать прицел в исходное положение после повторного монтажа без корректировок по направляющим.
- Материалы и покрытие: выбор зависит от условий эксплуатации и требований к долговечности; алюминий обеспечивает лёгкость, сталь — дополнительную прочность.
- Условия эксплуатации: приоритет отдать изделиям с повышенной устойчивостью к вибрациям, ударопрочности и коррозии.
- Установка: следует соблюдать инструкцию производителя, включая последовательность затяжки и проверку после первых сотен выстрелов.
